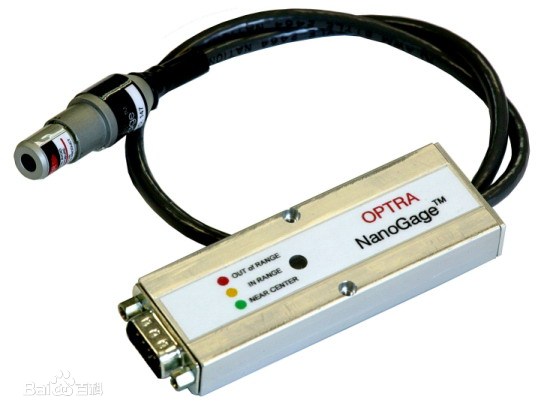

位移传感器

简介：

    位移是和物体的位置在运动过程中的移动有关的量，位移的测量方式所涉及的范围是相当广泛的。小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测，大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。其中光栅传感器因具有易实现数字化、精度高（目前分辨率最高的可达到纳米级）、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点，在机床加工、检测仪表等行业中得到日益广泛的应用。

工作原理：

    电位器式位移传感器：

    它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。电位器式位移传感器的可动电刷与被测物体相连。

    物体的位移引起电位器移动端的电阻变化。阻值的变化量反映了位移的量值，阻值的增加还是减小则表明了位移的方向。通常在电位器上通以电源电压，以把电阻变化转换为电压输出。线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化，其输出特性亦呈阶梯形。如果这种位移传感器在伺服系统中用作位移反馈元件，则过大的阶跃电压会引起系统振荡。因此在电位器的制作中应尽量减小每匝的电阻值。电位器式传感器的另一个主要缺点是易磨损。它的优点是：结构简单，输出信号大，使用方便，价格低廉。

磁致伸缩位移传感器：

    它是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。测量元件是一根波导管，波导管内的敏感元件由特殊的磁致伸缩材料制成的。测量过程是由传感器的电子室内产生电流脉冲，该电流脉冲在波导管内传输，从而在波导管外产生一个圆周磁场，当该磁场和套在波导管上作为位置变化的活动磁环产生的磁场相交时，由于磁致伸缩的作用，波导管内会产生一个应变机械波脉冲信号，这个应变机械波脉冲信号以固定的声音速度传输，并很快被电子室所检测到。

    由于这个应变机械波脉冲信号在波导管内的传输时间和活动磁环与电子室之间的距离成正比，通过测量时间，就可以高度精确地确定这个距离。由于输出信号是一个真正的绝对值,而不是比例的或放大处理的信号,所以不存在信号漂移或变值的情况,更无需定期重标。

信号处理：

辨向原理：

    在实际应用中，位移具有两个方向，即选定一个方向后，位移有正负之分，因此用一个 光电元件测定莫尔条纹信号确定不了位移方向。为了辨向，需要有 π/2相位差的两个莫尔条纹信号。如图2，在相距1/4条纹间距的位置上安放两个光电元件，得到两个相位差π/2的电信号u01和u02，经过整形后得到两个方波信号u01’和u02’。光栅正向移动时u01超前u02 90度，反向移动时u02超前u01 90度，故通过电路辨相可确定光栅运动方向。

细分技术：

    随着对测量精度要求的提高，以栅距为单位已不能满足要求，需要采取适当的措施对莫尔条纹进行细分。所谓细分就是在莫尔条纹信号变化一个周期内，发出若干个脉冲，以减少脉冲当量。如一个周期内发出n个脉冲，则可使测量精度提高n备，而每个脉冲相当于原来栅距的1/n。由于细分后计数脉冲频率提高了 n倍，因此也称n倍频。

    通常用的有两种细分方法：其一：直接细分。在相差1/4莫尔条纹间距的位置上安放两个光电元件，可得到两个相位差90^o的电信号，用反相器反相后就得到四个依次相差90^o的交流信号。同样，在两莫尔条纹间放置四个依次相距1/4条纹间距的光电元件，也可获得四个相位差90^o的交流信号，实现四倍频细分。其二：电路细分。
